適用于智慧工廠／智慧園區的視頻監控系統建設

一、項目概述

廠區監控主要應用于廠區道路監控，廠區辦公區域監控、大型園區監控。本項目中監控產品的應用主要考慮廠區周界、主要出入口、辦公樓走廊、電梯的安全防范工作，通過安防監控系統和廠區安保人員共同保證廠區的安全。

二、項目需求

此工程監控項目建設一套網絡視頻監控系統，監控中心位于一層監控室。主要對廠區出入口、廠區道路、辦公樓走廊、電梯以及室外周界等重要保護區域進行實時的視頻監控，預防各類案件的發生，并對各個監控區域進行全程的錄像，為日后的事件取證提供一個有力的依據。錄像的分辨率要求標清和高清并存，錄像資料需保存30天。

2.1設計思路

本方案主要設計思路如下：

n采用全數字網絡方案設計，前端監控設備網絡高清攝像機，其中主要出入口采用網絡標清槍式攝像機，樓層走廊及電梯區域采用網絡標清半球攝像機，室外采用網絡標清室外快球攝像機，周界采用網絡高清紅外一體化攝像機；

n采用集中存儲的方式，錄像資料統一保存在監控中心專用存儲設備中；

n采用24小時實時錄像方式，錄像資料可以保存30天；

n監控中心部署電視墻，對重要區域在不同的屏幕上顯示，視頻上墻采用軟解碼的方式；

n通過網絡軟件管理平臺實現對整個視頻監控系統的進行統一管理；

2.2設計依據

按國家或地方批準發布的相關法令、法規，并遵循下述標準設計網絡視頻監控系統。

n安全防范工程技術規范（GB50348-2004）

n視頻安防監控系統工程設計規范（GB50395-2007）

n民用閉路監視電視系統工程技術規范 （GB50198-1994）

n視頻入侵報警器（GB15207-1994）

n報警圖像信號有線傳輸裝置（GB/T16677-96）

n安全防范工程程序與要求（GA/T 75-1994）

n視頻安防監控系統技術要求（GA/T 367-2001）

n安全防范工程費用概預算編制辦法（GA/T 70-1994）

n民用建筑電氣設計規范（JGT/T16-92）

n工業電視系統工程設計規范（GBJ115-87）

2.3設計原則

由于要建立一套視頻監控與管理綜合的應用系統，在此工程網絡視頻監控系統中，將采取完全基于IP網絡視頻監控管理方案，在系統規劃設計中注意了以下一些問題：

1）注重性價比

IP網絡視頻監控管理方案的前端采用標準化、可擴展、可升級的硬件設備，可一次投入，反復利用。由于采用了通用的TCP/IP協議進行傳輸，前端設備除了用于視頻采集應用外，還可以為其它的應用系統提供標準的網絡視頻信息，實現一物多用，從而使總體系統具有很高的性能價格比。

2）管理靈活與嚴謹并重

系統采取集中管理與控制，提供分布式多級遠程集中管理、控制管理機制，以數字中控矩陣服務器為核心，支持C/S運行模式，有效的進行扁平化、多層次的權限管理，徹底解決管理機構復雜，多人多層次權限控制的問題。通過網絡傳輸，用戶可以通過視頻監控管理工作站，可以實現對已授權的視頻信息進行實時觀看或回放圖像，并可進行遠程PTZ控制。

3）可用性和可靠性

系統所選設備均是先進、成熟、可靠的產品，用戶操作管理簡單，易學易用。產品不僅可靠，并且實現了對傳輸線路及自身的問題進行監測并報警通知用戶。數字化的前端設備，可進行遠程的配置和重啟；智能化的應用模塊均具有系統自愈功能，大大提高了系統的可用性和可靠性。

4）系統的標準化和開放性

數字網絡視頻監控系統要求實現在音視頻應用系統上的圖像、聲音、數據傳輸和共享。本系統采用的硬件產品均遵循網絡協議和傳輸標準的要求。整個系統每一個環節都十分重視系統的開放性，從各職能以及各顯示終端，其網絡協議都采用標準的TCP／IP協議。

5）系統可擴展性

從前端設備、功能模塊到軟件系統的規劃，整個系統的各個部分都非常重視其擴容和升級能力。

此工程監控項目網絡視頻監控系統的視頻前端設備使用模塊化的IP智能采集單元，只要有網絡的環境，可隨處增加視頻采集點，為將來擴容留下了充分的余地。

在系統服務器的配置中，以實踐經驗為主導，以客戶利益為立場，“沒有最好，只有最合適”，提出了有特色的高性價比設備配置方案，以保證系統持久的生命力。系統還為新的數字設備和壓縮格式預留有接口，使系統的升級、擴展能更貼合用戶的實際需求。

三、系統架構

3.1系統架構概述

網絡視頻監控系統由前端數據采集層、數據傳輸層、控制管理層、視頻應用層四個部分組成。數據采集層由網絡攝像機或模擬攝像機+編碼器的方式組成，主要負責獲取視頻圖像。數據傳輸層由網絡交換機及傳輸線纜組成，其中網絡交換機負責數據交換?？刂乒芾韺佑杉泄芾矸?wù)器與視頻監控管理工作站組成，通過對視頻監控管理工作站設置不同的權限，實現對不同權限的用戶管理。視頻應用層由存儲轉發服務器、解碼服務器組成，主要負責制圖像轉發、存儲及視頻輸出。

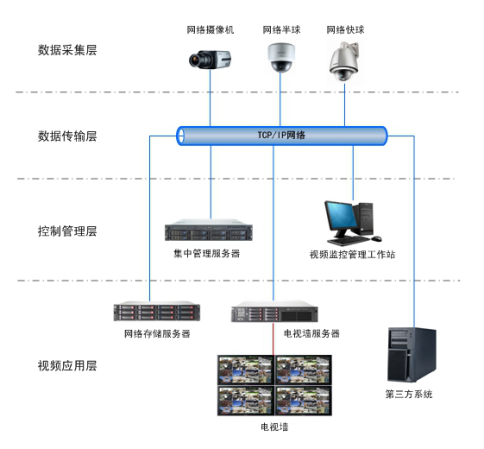

3.2系統拓?fù)鋱D

根據客戶需求和此工程監控項目網絡環境，網絡視頻監控系統由前端攝像機采集系統以及后端監控中心管理系統組成。如下圖：

監控中心是整個管理系統的核心部分，負責對于事件進行最高權限的處理，前端采集的信息通過專用網絡上傳至監控中心，監控中心通過配備了大容量、高安全性的存儲服務器進行信息存儲，采用集中式存儲，支持豐富的存儲策略，信息更加安全。支持豐富的顯示策略，可設置多種圖像的組合方式，可以即時顯示系統中任意一路監控圖像。

廠區數字視頻監控系統設計方案之——前端系統設計、監控中心設計將于下期進行分享，敬請期待。
