整體概述

    越來越強處理能力的服務器,越來越大容量的數據存儲設備和網絡設備,需要消耗更多的電能。而集成度越來越高的設備,發熱量越加集中,導致機房溫度控制是個很大的問題。只有對降低機房能耗的新技術與新方法進行研究,力求通過合理選用服務器機架、合理進行散熱規劃、優化機房設計、布局、使用等方面,提高機房散熱效率,降低數據中心機房的整體能耗,才能達到節能減排的目標。

　  隨著人們對訊息的需求,各行業都在不斷地提高著數據處理的能力,也隨著對節能減排的要求,有效降低耗能成為數據處理機房在建造之前必需要考慮的因素之一,為滿足這一需要，某行業資深公司根據多年的實踐經驗,通過改善空氣循環的管理, 可以有效減低PUE值，為客戶量身訂做了一套靈活實用、多功能的機柜冷熱通道分隔解決方案供參考學習。

實現依據

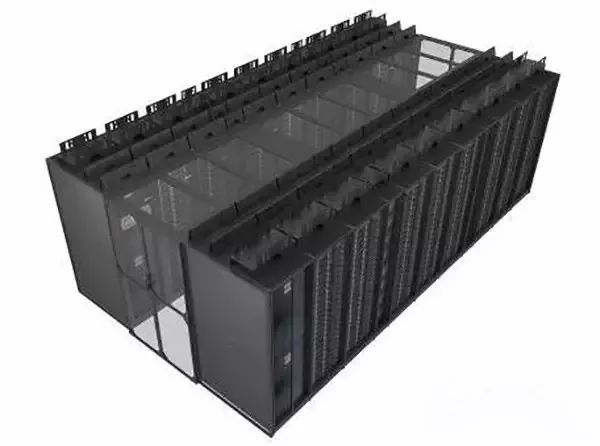

  　依據美國2005年4月發布的TIA942《數據申心通信基礎架構標準》中要求機房?jī)?nèi)計算機設備及機架采用“冷熱通道”的安裝方式?！袄錈嵬ǖ馈钡脑O(shè)備布置方式，打破常規，將機柜采用“背靠背、面對面”擺放，這樣在兩排機柜的正面面對通道中間布置冷風出口，形成一個冷空氣區“冷通道”，冷空氣流經設備后形成的熱空氣，排放到兩排機柜背面中的“熱通道”中，通過熱通道上方布置的回風口回到空調系統，使整個機房氣流、能量流流動通暢，提高了機房精密空調的利用率，進一步提高制冷效果，如圖下圖所示。

方案設計

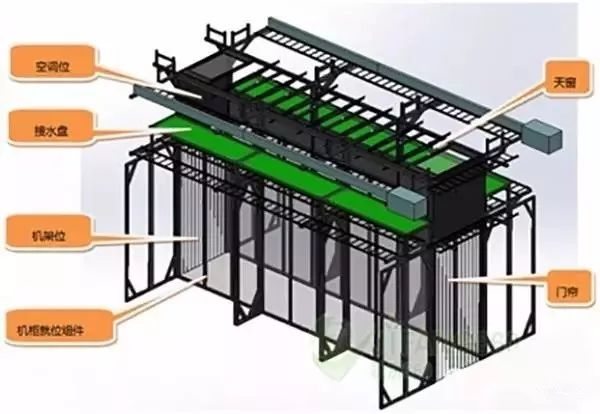

    機柜長排列的方式也為低成本處理冷熱通道的隔離提供了條件,在機房?jī)?nèi)氣流組織完成冷熱通道隔離,這樣最大限度地提高能效,從而達到節能減排的目的。在本項目中,機房?jī)?nèi)冷熱通道隔離的設計是在僅在D、E列有刀片機的區域的通道上部安裝具備防火耐沖擊的PC耐力板,D、E列機柜兩頭安裝封閉的平移門，使得機柜的前面形成一個封閉的冷通道,使熱氣流從機柜的后面流出，符合氣流組織原理。

　  在對新一代數據中心機房的設計和工程實踐當中,通過全面的整體規劃,對機房的關鍵設備、UPS電源、空調機房、場地布局等進行綜合的考慮和節能設計是能達到節能減排的目標。
     冷熱通道隔離封閉是機房節能減排的措施之一。機柜布置可以適當改變排列方式以及采取適當?shù)拇胧┬纬衫錈嵬ǖ赖母綦x,改變環境氣流組織和減低冷通道的溫度梯度,改良機柜內的有效制冷效果,從而達到節能的目的。

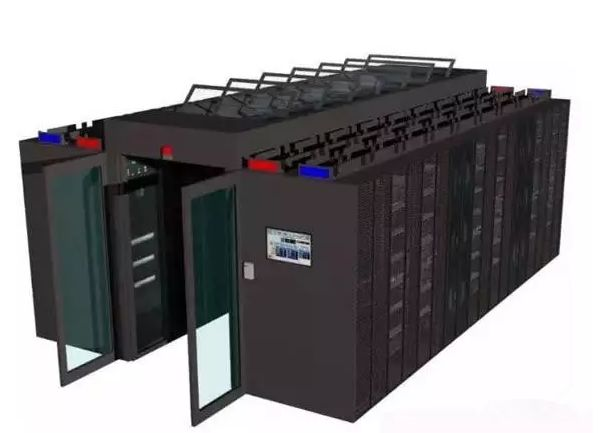

一、雙排機柜設計

1、在雙排機柜的正面通道將冷氣密封起來，形成一個封閉的冷通道，其熱氣從機柜后面排出。

2、在雙排機柜的兩端的側面安裝平移門將通道封閉起來，并且做相應的隔熱隔音除理，不讓冷從門兩端泄漏出去，影響整體效果。
3、在門框的上面安裝半自動平移門系統，讓其帶動門來自動關閉。
4、門框采用 1.4mm厚的鋁合金材料，增加隔熱、隔音效果；
5、門的玻璃采用5+9(中空)+5mm鋼化玻璃，不會產品霧化

6、門框采用雙軌道兩扇門的方式布置，方便對雙排機柜兩端的側門的開啟。
7、在門的外側安裝平移門的側板，顏色與機柜致。
8、門與門之間使用寬密封帶，使密封性更加好。
9、所有的固定都在機柜的側面。但是不影響機柜的門的開啟。
10、在雙排機柜的上面前部，安裝密封槽，用來密封通道氣流泄漏。
11、頂棚采用防火、防震、抗擊力強、透明性好的4mm厚PC為主要材料，通過直角轉接件與密封件直接插入機柜上前部的密封槽中。可以方便安裝與拆除。而且是針對每個機柜都會有這樣一個模塊。

系統特點
1、靈活性強
  冷通道為單元模塊式設計，相對應的兩臺機柜占用1個單元，每個單元均能獨立安裝與拆卸，并能與相鄰的單元連接，方便拆裝。同時也適應了對通道上面的其他設備進行維護與管理。
2、密封性好
1) 冷熱通道頂棚的單元模塊之間的連接緊密，有效防止氣流泄漏。
2) 通道頭尾安裝的半自動系統平移門與機柜側門之間采用的是密封性好的1.4mm厚的鋁合金材料，
3) 門的玻璃采用5+9(中空)+5mm鋼化玻璃，不會產品霧化，有效地增加了隔熱、隔音的效果。
4） 門框之間使用密封性好的密封條?？梢苑乐估渫ǖ赖睦錃庑孤?/span>

3、安全性強
　冷熱通道頂棚的單元模塊采用的材料為透明性好、防火、防震的PC板材，安裝后基本不會影響通道內的光線需求,而PC板本身即使是遇上火警也不會燃燒而產生火焰或煙霧?？拐鹦Ч绕胀ǖ匿摶Ａ?qiáng)好幾十倍。
4、自動性好
  由于系統加裝了半自動系統器件，即使人員進入后，也不用考慮進入通道后再把門關閉來防止冷氣泄漏。因?yàn)橄到y(tǒng)本身就具備自動延時關閉門的功能。有效的防止人員忘記關門的情況下而使得冷氣流無形中的浪費。
5、模塊化安裝
　整套系統的所有安裝都是通過工廠加工成模塊化的形式到現場。方便安裝。

6、定制化功能
　我們可以根據客戶現場的不同需求，來定制出不同的系統模塊，可適應不同的冷熱通道場合，單排與雙排都可以適應。
7、防火、抗震性強
　整套冷熱通道系統都是嚴格按照抗震的要求來進行模塊化選材，PC板、鋁合金型材都具備防火、抗震性能。

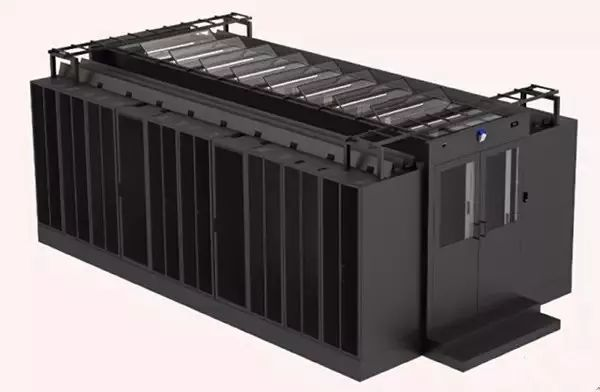

   冷熱通道安裝于兩列機柜正面的頂部，列頭與列尾間各設置一付半自動系統平移門，以此成一個密封的空間，讓機房空調非常有效地在進入設備中滿足其散熱要求。

      采用冷通道封閉的方案是近年來在大型的數據中心，尤其是中高密度的數據中心多為采用的一種冷卻方法。此方案有效的解決了高密度機柜的冷卻問題，降低了由于設備過熱造成的宕機的風險，消防聯動的設計，也解決了消防風險的問題。通過實踐證明，冷通道封閉（冷池）方案適合在大型的，高密度的數據中心中進行推廣！
